Technische gegevens
|
Serie |
|
Softcut® |
|
Snijkant-⌀ DC |
|
14 mm |
|
Aantal snijkanten Z |
|
1 |
|
Schachtvorm |
|
Weldonschacht |
|
Instelhoek κ |
|
90 graden |
|
Freestoepassing |
|
Hoekfrezen; Circulair frezen; Ramping |
|
Verdeling van de snijkanten |
|
ongelijk |
|
Inwendige koeling |
|
ja |
|
Verspaningsstrategie |
|
MTC |
|
Gereedschapswissel |
|
PowerCard |
|
Afkoppellengte L1 |
|
37 mm |
|
Totale lengte Ltotaal |
|
85 mm |
|
Schacht-⌀ Ds h6 |
|
16 mm |
|
⌀ D3 |
|
12 mm |
|

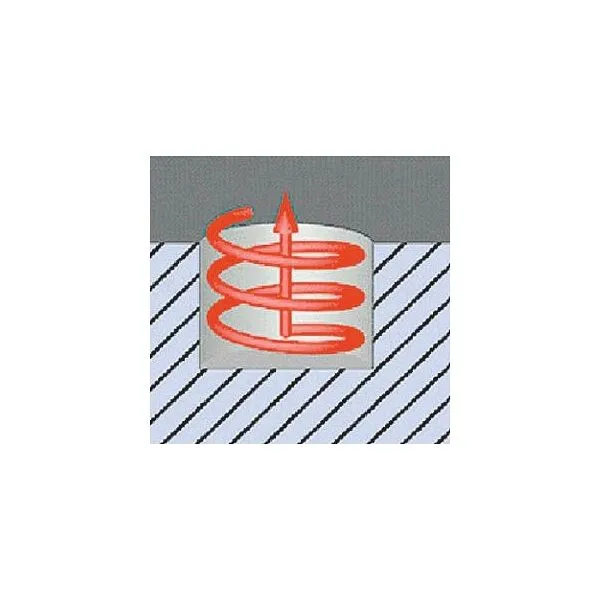

Helicoïdaal frezen ⌀ Dmin |
|
26 mm |
|
Helicoïdaal frezen ⌀ Dmax |
|
26 mm |
|
Helicoïdaal frezen ap |
|
0,8 mm |
|
Rampinghoek αmax |
|
2,03 graden |
|
Rampinglengte L voor αmax |
|
8,5 mm |
|
geschikte wisselplaat |
|
AP.. 1335.. |
|
Wisselplaatschroevenset |
|
219825 (8IP; 2,2 Nm) |
|
Producttype |
|
Hoekfrezen |
GARANT GARANT Softcut hoekfrees 90° MTC, Weldonschacht, ⌀ D / aantal snijkanten Z: 14/1mm
