Technische gegevens
|
Snijkant-⌀ DC |
|
2 mm |
|
Coating |
|
ongecoat |
|
Snijmateriaal |
|
VHM |
|
Norm |
|
Fabrieksnorm |
|
Type |
|
N |
|
Tolerantie nominale ⌀ |
|
e8 |
|
Aantal tanden Z |
|
4 |
|
Spiraalhoek |
|
30 graden |
|
Aanzetrichting |
|
horizontaal, schuin en verticaal |
|
Ingrijpingsbreedte ae bij freesoperatie |
|
Volle groef snijdiepte 1×D; 0,3×D bij kanten |
|
Schacht |
|
DIN 6535 HA met h6 |
|
Inwendige koeling |
|
nee |
|
Snijlengte Lc |
|
8 mm |
|
Afkoppellengte L1 incl. vrijloop |
|
13 mm |
|
Vrijloop-⌀ D1 |
|
1,8 mm |
|
Totale lengte L |
|
32 mm |
|
Schacht-⌀ Ds |
|
2 mm |
|
Schachtvorm |
|
HA |
|
Hoekfasebreedte bij 45° |
|
0,03 mm |
|
Hoekfasehoek |
|
45 graden |
|
Voeding fz voor spiebaanfrezen in staal < 900 N/mm2 |
|
0,01 mm |
|
Voeding fz voor kanten in staal < 900 N/mm2 |
|
0,011 mm |
|
Gekleurde ring |
|
zonder |
|
Producttype |
|
Hoekfrezen |

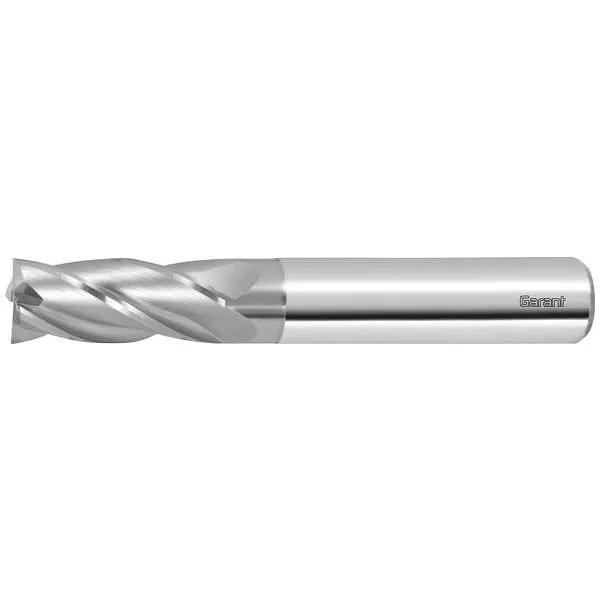

GARANT VHM-frees, ongecoat, ⌀ e8 DC: 2mm
